Eficiente, confiable, confort y de fácil mantenimiento.

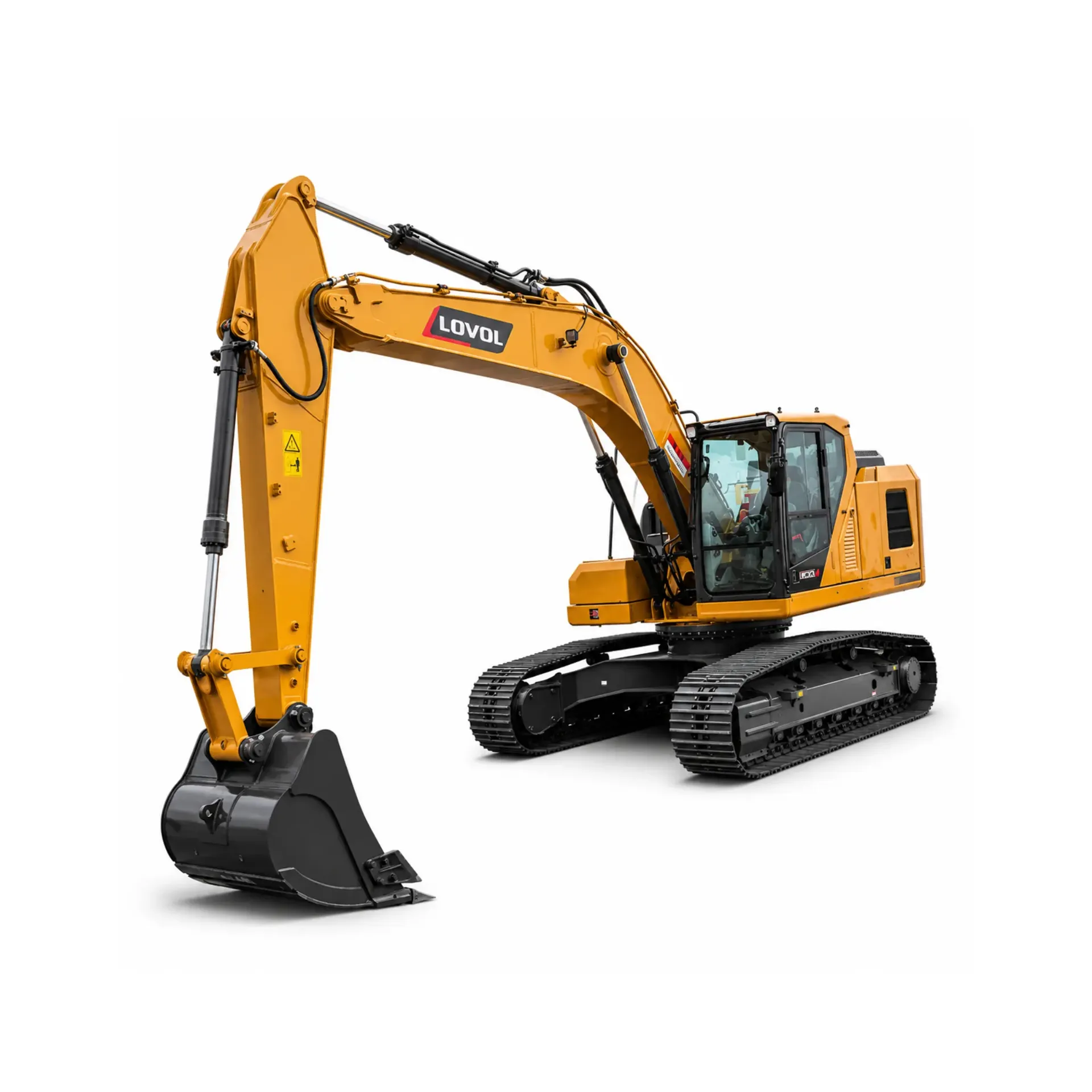

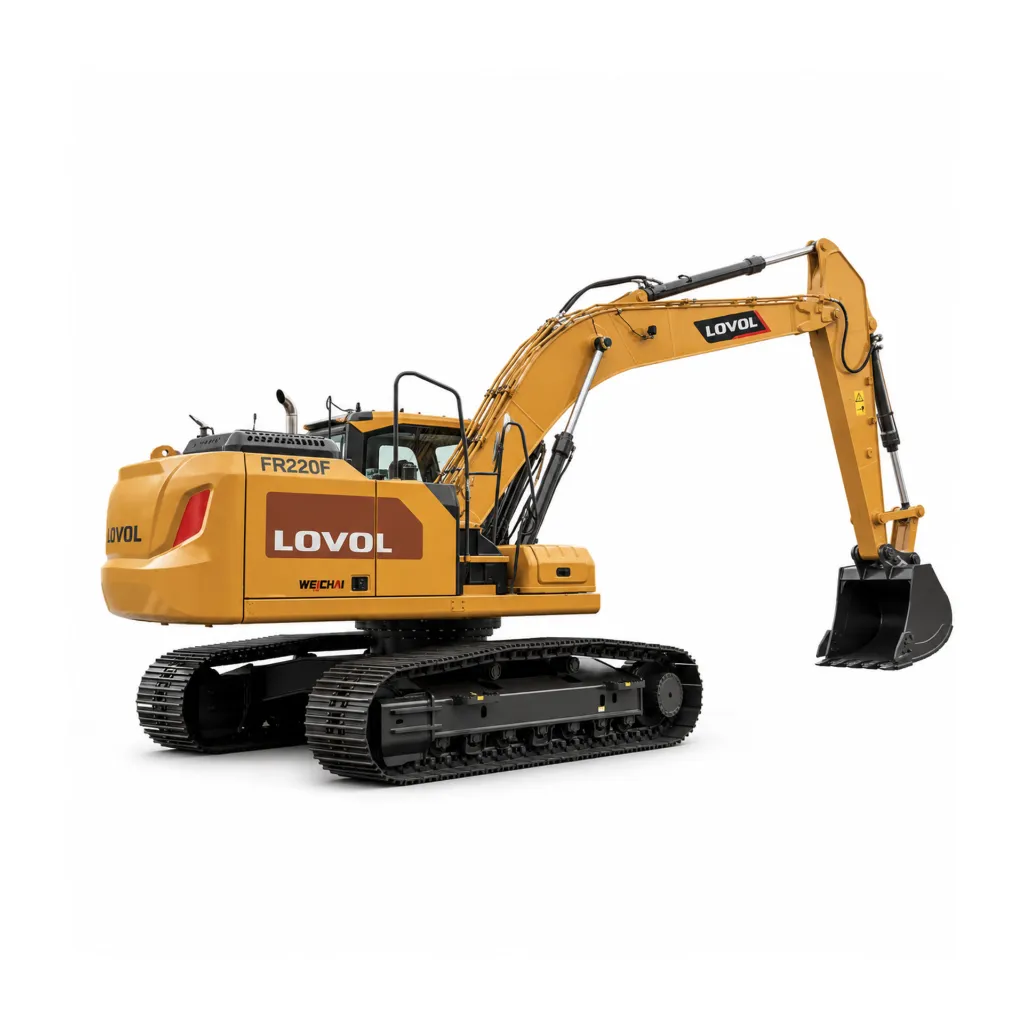

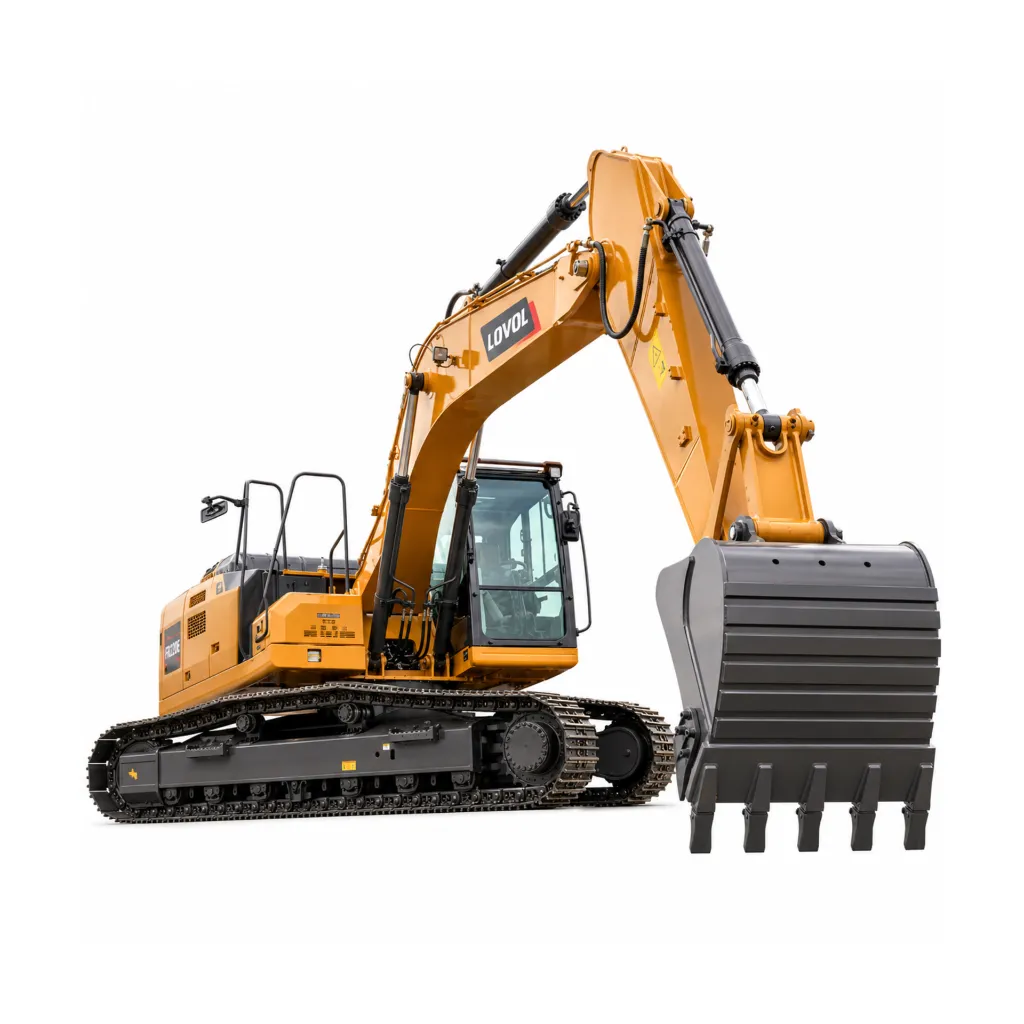

La FR220F incorpora tecnologías avanzadas que optimizan el rendimiento del equipo, incluyendo gestión inteligente del sistema de potencia, reconocimiento automático de las condiciones de trabajo e interacción inteligente con el operador, permitiendo una operación más eficiente y productiva.
La nueva cabina F-Series ofrece un entorno de trabajo ergonómico, amplio y confortable, con excelente visibilidad gracias a su techo panorámico. Además, cumple con la certificación ROPS, garantizando una mayor protección y seguridad para el operador durante las labores más exigentes.
La combinación del motor Cummins 6BTAA5.9 y el sistema hidráulico Doosan proporciona una excelente respuesta, alta productividad y bajo consumo de combustible. Su sistema de adaptación automática a las condiciones de trabajo maximiza la eficiencia en cualquier aplicación.
Diseñada para trabajos pesados, la FR220F cuenta con una estructura reforzada, componentes hidráulicos de reconocida calidad y un sistema de combustible de alta durabilidad. Su diseño facilita el mantenimiento y reduce los costos operativos, asegurando una larga vida útil y máxima disponibilidad del equipo.
El motor Dongfeng Cummins 6BTAA5.9 Tier II, combinado con el sistema hidráulico Doosan y optimizado mediante la calibración tecnológica de LOVOL, logra una integración perfecta entre potencia, eficiencia y confiabilidad.
El motor Cummins 6BTAA5.9-C178-II, equipado con un mapa de inyección especialmente calibrado y tecnología de adaptación automática a las condiciones de trabajo, garantiza una alta eficiencia operativa en todo tipo de aplicaciones.
El tanque de combustible ha sido mejorado con un diseño fabricado en material plástico PXE mediante un proceso de moldeo rotacional de una sola pieza. Esta tecnología proporciona una gran capacidad, estructura robusta, alta confiabilidad y una mayor limpieza interna del sistema de combustible.
La excavadora incorpora bomba principal y válvula principal Doosan, conformando un sistema hidráulico maduro, estable y altamente confiable.
Gracias a la elevada intercambiabilidad de sus componentes, las tareas de diagnóstico, mantenimiento y reparación se realizan de manera más sencilla, reduciendo los tiempos de inactividad y los costos generales de mantenimiento del equipo.
La FR220F está equipada con un sistema hidráulico de última generación compuesto por bomba principal y válvula principal Doosan ahora llamada DEVELON, ofreciendo una respuesta rápida, movimientos precisos y una excelente eficiencia operativa. Su diseño maduro y confiable garantiza un funcionamiento estable, menor consumo de energía y una mayor facilidad de mantenimiento, reduciendo los costos operativos a largo plazo.
Diseñada para soportar las condiciones de trabajo más exigentes, la FR220F incorpora una pluma y brazo reforzados de gran sección transversal, junto con un robusto chasis de bastidor tipo X. Los componentes estructurales fabricados con elementos forjados de alta resistencia aumentan la durabilidad, la estabilidad y la vida útil del equipo, proporcionando un desempeño confiable incluso en aplicaciones de trabajo pesado.
La nueva cabina de la serie F incorpora un techo panorámico y un diseño interior completamente renovado.
Está equipada con una pantalla táctil de 10,1 pulgadas, sistema de encendido con un solo toque, gestión del sistema de potencia, funciones de interacción inteligente y reconocimiento automático de las condiciones de trabajo.
Los asientos han sido mejorados y rediseñados, mientras que la distribución general de la cabina se adapta mejor a los principios ergonómicos, mejorando la experiencia visual y aumentando la comodidad del operador.
La cabina cumple con los requisitos de seguridad ROPS, garantizando una operación más segura.
El joystick proporcional ofrece mayor sensibilidad, precisión y suavidad en los movimientos. Está diseñado para adaptarse a distintas condiciones de trabajo. Además, el sistema de control inteligente permite operar diversos implementos como cucharón, martillo hidráulico, escarificador y tijeras hidráulicas.
Para mejorar la productividad y reducir el cansancio, el nivel de ruido en cabina se mantiene al mínimo. La cabina está montada sobre soportes amortiguadores que reducen vibraciones y sonido, proporcionando mayor confort al operador.
La pantalla incorpora función de diagnóstico con códigos de falla y monitoreo de mantenimiento, facilitando la detección de problemas y permitiendo realizar servicios preventivos a tiempo.
El amplio capó del motor ofrece mayor espacio para inspección y mantenimiento. Incluye caja de herramientas de gran capacidad con amplia apertura, ideal para almacenar grasa y herramientas especiales. Además, el sistema de llave única permite abrir todos los seguros de la máquina de forma práctica y rápida.
El motor está equipado con varillas dobles de medición, permitiendo realizar las comprobaciones diarias del nivel de aceite de forma cómoda desde el suelo.
Los filtros utilizan el sistema de filtración de tres etapas de Weichai, diseñado para facilitar su instalación y mantenimiento.
Las conexiones de las líneas de combustible han sido actualizadas con acoples de conexión rápida, haciendo que las labores de instalación y mantenimiento sean más simples y eficientes.
Equipamiento
| Parámetro | Unidad | Valor |
|---|---|---|
| Fabricante | - | Cummins |
| Modelo | - | 6BTAA5 |
| Tipo de aspiración | - | Turboalimentado |
| Número de cilindros | - | 6 |
| Cilindrada | L | 5,9 |
| Potencia nominal | kW/rpm | 133 / 2000 |
| Potencia nominal | HP | 178 |
| Torque máximo | N·m/rpm | 708 / 1500 |
| Capacidad aceite motor | L | 20 |
| Capacidad tanque combustible | L | 420 |
Equipamiento
| Parámetro | Unidad | Valor |
|---|---|---|
| Marca bomba principal | - | Doosan |
| Modelo bomba principal | - | DPA117T |
| Tipo de bomba | - | Pistón variable + bomba de engranajes |
| Caudal máximo | L/min | 426,1 |
| Marca válvula principal | - | Doosan |
| Modelo válvula principal | - | MV270 |
| Caudal válvula principal | L/min | 270 × 2 |
| Marca motor de giro | - | Doosan |
| Modelo motor de giro | - | TSM140 |
| Presión de alivio giro | MPa | 26,5 |
| Marca motor de traslación | - | Nabtesco |
| Modelo motor de traslación | - | GM41VC |
| Presión de alivio traslación | MPa | 34,3 |
| Presión principal del sistema | MPa | 34,3 |
| Capacidad tanque hidráulico | L | 206 |
| Parámetro | Unidad | Valor |
|---|---|---|
| Peso operativo | kg | 22.200 |
| Capacidad del balde | m³ | 1,1 |
| Velocidad de desplazamiento alta | km/h | 5,1 |
| Velocidad de desplazamiento baja | km/h | 3,1 |
| Velocidad de giro | rpm | 10,8 |
| Fuerza de excavación del balde | kN | 148 |
| Fuerza de excavación del brazo | kN | 106 |
| Fuerza máxima de tracción | kN | 184,6 |
| Capacidad de ascenso | % | 70 |
| Presión sobre el suelo | kPa | 16,3 |
| Parámetro | Unidad | Valor |
|---|---|---|
| Altura máxima de excavación | mm | 10.206 |
| Altura máxima de descarga | mm | 7.251 |
| Profundidad máxima de excavación | mm | 6.517 |
| Profundidad máxima de excavación vertical | mm | 5.977 |
| Alcance máximo a nivel del suelo | mm | 9.700 |
| Alcance máximo de excavación | mm | 9.885 |
| Radio mínimo de giro | mm | 2.920 |
| Parámetro | Unidad | Valor |
|---|---|---|
| Longitud total | mm | 9.680 |
| Longitud de transporte | mm | 5.070 |
| Altura total de la pluma | mm | 3.322 |
| Ancho total | mm | 2.980 |
| Altura de cabina | mm | 3.046 |
| Distancia libre al suelo del contrapeso | mm | 1.117 |
| Distancia mínima al suelo | mm | 467 |
| Radio de giro trasero | mm | 2.980 |
| Longitud de contacto de orugas | mm | 3.360 |
| Ancho plataforma giratoria | mm | 2.740 |
| Distancia centro de giro a contrapeso | mm | 2.970 |
| Longitud de oruga | mm | 4.435 |
| Trocha de orugas | mm | 2.380 |
| Ancho total del tren de rodaje | mm | 2.800 |
| Parámetro | Unidad | Valor |
|---|---|---|
| Tipo de plataforma | - | Giro lateral con cola |
| Tipo de tren de rodaje | - | Oruga fija, bastidor X |
| Ancho de zapata | mm | 600 |
| Rodillos por lado | unidades | 8 |
| Distancia entre ejes de orugas | mm | 2.380 |
